Bonjour, dans la continuité des nouveautés Windows Server 2012, nous allons installer un service IPAM.
IPAM (IP Adress managment) est un service qui permet de gérer l'espace d'adressage d'un LAN complexe, il permet également de faire l'audite de l'adressage IP afin de savoir la capacité réel en adresse IP (manquantes , restantes etc ..) il gère également les serveurs DNS.
Pré-requis d'installation:
- IPAM gère environ 150 serveurs DHCP et 500 serveurs DNS
- valable pour l'instant uniquement pour IPV4
- Pas de gestion des environements virtuels
- Prise en charge que d'une BDD Microsoft Windows interne
- Prise en charge uniquement des serveurs joints à un domaine d'une forêt AD unique
- Prise en charge uniquement des serveurs Microsoft (DHCP, DNS) 2008 et ultérieures
Rendez-vous dans le server Managerè ajouter un rôle, faîtes
suivant 4 fois, dès que vous êtes dans l’assistant d’installation de
fonctionnalité, ècochez
« Serveur de gestion des
adresses IPAM » ensuite faites ajouter des fonctionnalités.
Cliquez ensuite sur suivant et installer, une fois l’installation
terminée, cliquez sur Fermé.
Rendez-vous dans le server Manager et cliquez sur
IPAM :
Lorsque
vous cliquez sur IPAM, voici le tableau de bord de cette fonctionnalité :
IPAM se configure en 6 étapes, la
1ere étant la connexion au serveur, nous allons passer donc à l’étape 2 qui va
consister à configurer le serveur IPAM afin de le rendre fonctionnel au sein du
réseau.
Cliquez sur Configurer le serveur
IPAM :
Vous avez
des explications sur la fonctionnalité et des méthodes pour son installation.
Cliquez sur suivant.
Ici, vous
devez sélectionner la méthode d’approvisionnement :
Ici, je choisi méthode d’approvisionnement basée sur une stratégie de
groupe, c’est-à-dire qu’il y’aura des créations de stratégies de groupe (GPO) dans le domaine Ingesup.local.
Cliquez sur suivant.
Confirmation
des paramètres :
Ils nous
spécifient bien que les 3 stratégies de groups vont être crées.
Il va également :
- Créer des groupes de sécurité IPAM
- Une base de données IPAM avec sa configuration
- Configurer l’accès aux tâches et dossiers IPAM
Cliquez sur suivant.
L’approvisionnement
configuré se met en route :
Une fois
terminée :
Il faut ensuite créer les objets de stratégie
de groupe dans le domaine géré par IPAM, avec la commande PowerShell : Invoke-IpamGpoProvisionig
Veuillez
ouvrir une console PowerShell en tant qu’administrateur et taper la commande
suivante :
Invoke-IpamGpoProvisionig
Une fois que vous avez tapez la
commande, il va vous demander le nom du domaine et le nom de la GPO, il faut
choisir le même nom que vous avez mis dans l’assistant au début lors de la
configuration.
Retourner sur le server manager – IPAM- Vue d’ensemble.
On va passer à l’étape 3 du
déploiement d’IPAM, cette étape va consister à configurer la découverte des
serveurs DHCP et DNS dans le domaine : « Cliquer sur Configurer la découverte de serveurs » qui
correspond à l’étape 3:
Voici ce que vous
devez obtenir :
Vous faite
ajouter et cliquez ensuite sur OK.
Allez
ensuite dans le tableau de bord du service IPAM et aller dans inventaire
de serveur :
Et on voit
nos deux serveurs DHCP qui sont remontés dans notre service IPAM, on remarque
que leur état est Bloqué, c’est normal.
Il faut maintenant autoriser IPAM à
gérer le serveur DHCP de CD01 et SRV-DHCP01 à l’aide des objets de stratégie de
groupe, pour cela, il faut aller dans une console Power Shell en tant
qu’administrateur et taper la commande suivante :
Invoke-IpamGpoProvisioning –Domain Ingesup.local –GpoPrefixName IPAM
–IpamServerFqdn srv-dhcp01.ingesup.local –User administrateur
Si la commande passe bien, vous devez
avoir des stratégies de groupe qui ont été créés, pour cela rendez-vous dans la
console Gestion de stratégie de groupe, et vous devez avoir le même
contenu :
Voici donc
les stratégies crées pour le déploiement du service IPAM.
Ensuite,
il faut passer les serveurs en mode géré comme ceci, cliquez droit sur l’un
des serveurs et faites modifier :
Cliquez ici sur Modifier le serveur...
Faire de même pour le serveur SRV-DHCP01
Ensuite
tapez la commande suivante sur CD01 et
SRV-DHCP01 afin d’appliquer les
stratégies de groupe : gpupdate /force
Dans l’inventaire vérifier que les
serveurs sont passés à l’état OK :
Allez dans –IPAM- Vue d’ensemble et
cliquez sur Récupérer les
données des serveurs gérés.
La configuration du serveur IPAM est
terminée.
Nous allons voir maintenant l’exploitation
du serveur IPAM au niveau espace d’adressage.
Exemple :
Modification d’une étendu qui serait
saturée en espace d’adresse, rendez-vous dans Blocs d’adresses IP :
Voici les actions qu’on peut faire avec IPAM sur la gestion des étendues :
- Modifier directement la plage IP de l’étendue
- Mettre à jour et importer les IP
- Recherche et attribution d’adresses IP disponibles
- Mapper un bloc d’adresse IP
- Récupérer des adresses IP
- Récupérer les données d’espace d’adressage

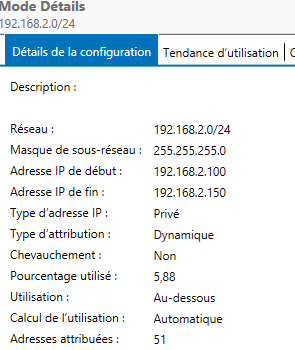

Voici les
informations qu’il peut me donner sur mon étendu « 192.168.2.0
/24 » :
IPAM permet
la gestion des zones des serveurs DNS également, voici quelques captures pour
montrer l’état de fonctionnement de ma zone DNS :
Et voila, l'installation est terminée.
