How To - Deployment Windows8.1 WDS

1- Introduction

Bonsoir à tous,

Dans cet article, nous allons voir WDS (Windows deployement services) qui permet de déployer des systèmes d’exploitation sur le réseau, cela veut dire que vous n’avez pas besoin d’avoir un CD d’installation par machine, toutes les machines de l’infrastructure vont pouvoir booter sur le réseau via PXE (Pre-boot Exécution environment).

1  2- Présentation de WDS:

Nous allons voir dans cet article l’installation et la configuration d’un serveur WDS.

On verra ensuite le service PXE proposé par Windows Server 2012 qui est le WDS (Windows deployement services) qui permet de déployer des systèmes d’exploitation sur le réseau, cela veut dire que vous n’avez pas besoin d’avoir un CD d’installation par machine, toutes les machines de l’infrastructure vont pouvoir booter sur le réseau via PXE (Pre-boot Exécution environment).

Le service WDS présente plusieurs avantages :

• Automatisation de l’installation de votre parc informatique
• Facilite la migration d’OS (montée de version exemple de Windows 7 à Windows 8)
• Gère la multidiffusion (multicast) afin de déployer des images
• Création d’une image de référence « Work master » pour la déployer après (à défaut de ne pas utiliser Imagex ou DISM
•  Permet également l’ajout de package de pilote, et les déployer après sur tous les postes de votre parc informatiques de manière automatique

Afin de déployer un serveur WDS au sein de votre  infrastructure, il y’a des prérequis à respecter :

• SI vous souhaiter avoir un WDS couplé à un AD, vous devez donc avoir un DC avec un AD dessus et joindre votre serveur WDS à votre domaine.
• Vous pouvez-également avoir un serveur WDS en tant que serveur autonome qui fonctionne sans AD (pas joint au domaine)
•   Un serveur DHCP fonctionnel, car au moment du boot de la machine, il lui faudra une adresse IP afin qu’elle puisse contacter le serveur WDS. (Le PXE fonctionne avec le protocole DHCP, il faut donc que votre client dispose d’une adresse IP dans le même segment que votre infrastructure bien entendu J
•    Un serveur DNS (logiquement, si vous avez un AD, vous avez également un serveur DNS)
•    Un volume NTFS afin d’y stocker le magasin d’images à déployer

Bien sur l’installation de ce serveur requière que vous soyez membre du groupe d’administrateur local du serveur.

Regardons un peu les nouveautés de WDS sous Windows Server 2012 R2 :

•           L’environnement de démarrage est toujours Windows PE
•           Plusieurs comdlet PowerShell ajoutées pour l’administration du rôle WDS
•           Prise en charge de TFTP et de la multidiffusion en IPV6
•           Plus besoin de créer une copie en locale sur le serveur du fichier Install. Wim, donc le déploiement multidiffusion est plus performant
•           Détection automatique des pilotes en double
•           Prise en charge des clients (x86 avec UEFI)
•           Prise en charge des applets de commandes PowerShell

    3-  Installation WDS

Nous allons voir maintenant l’architecture de WDS que je vais utiliser pour cet article:

Voici tous les éléments du lab que je vais utiliser, c’est un lab assez simpliste :

•           Un serveur DC01 qui fait office de contrôleur de domaine / DHCP / et DNS
•           Un serveur WDS 01 qui gère donc le déploiement des images Windows 8.1
•           Un client de test pour le boot sur le PXE

Nous allons commencer par installation du rôle WDS « service de déploiement Windows » :

Sélectionnez les deux options :

•          Serveur de déploiement
•           Serveur de transport pour la gestion du multicast

Une fois le rôle installé, allez dans le gestionnaire du serveur et cliquez sur WDS, ensuite cliquez droit sur le serveur et  ouvrez le gestionnaire WDS dans « Console de gestion des services déploiement de Windows » :

Nous allons passer à la configuration de notre serveur WDS:

Cliquez droit sur le serveur et cliquez ensuite sur « Configurer le serveur » :

Un avant-propos afin de vous guider pour le déploiement du serveur WDS, il vous rappel les conditions et prérequis afin d’avoir un serveur WDS opérationnel, il rappelle qu’il faut avoir AD, ou alors un serveur sans AD en mode autonome, ainsi qu’un serveur DHCP indispensable pour le fonctionnement du boot en PXE, un DNS et surtout une partition système en NTFS afin d’y stocker les images.

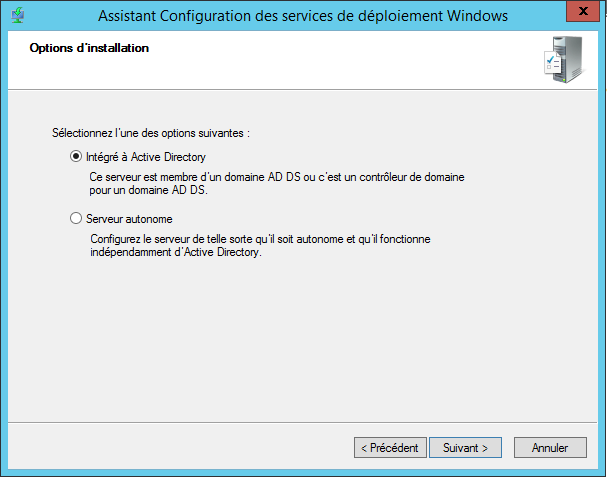

Ensuite, il faut choisir le mode selon votre architecture, et selon comment vous avez pensez à déployer le serveur WDS, moi ici je choisi le mode « Intégrer à AD » :

Ici, il faut choisir le dossier d’installation, c’est le magasin, il va contenir plusieurs éléments essentiels pour votre serveur WDS :

•   Images d’installation
•   Images de boot
•   fichier de démarrage PXE
•   outils de gestion du service WDS

Bien entendue, ce dossier devra être stocké dans une partition NTFS.

Bon, ici j’ai laissé le dossier par Default que propose WDS, vaut mieux le mettre d’un autre disque si possible dans un raid 5 pour protéger vos données :

D’ailleurs WDS va vous le dire, qu’il n’est pas conseillé de placé le magasin WDS dans une partition système et qu’il faut le placé ailleurs.

Donc, je place mon dossier dans un beau disque virtuel E:\

Définition des paramètres du serveur PXE :

Ici, vous allez sélectionnez l’option qui permettra aux serveurs de répondre aux clients afin qu’ils puissent installer leur OS via PXE.

Veuillez chois ici l’option : « Répondre à tous les ordinateurs clients (connus et inconnus) » :

La configuration du serveur WDS se lance :

A la fin de la configuration, WDS vous propose d’ajouter une image au magasin, cochez cette option.

Voici le contenu du dossier WDS :

Voici l'assistant qui vous aide à ajouter une image Windows 8.1:

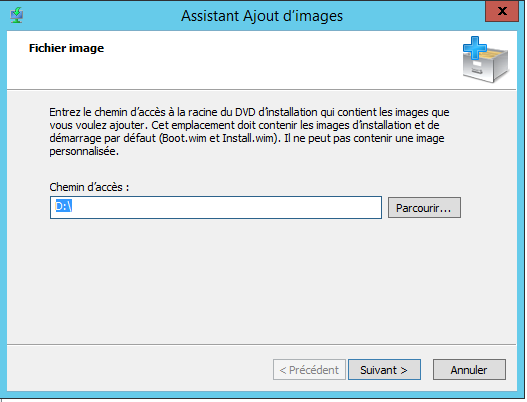

Allez chercher directement la racine du DVD d’installation de Windows 8.1 :

 Nommez votre image :

 Attendre l’ajout de l’image au magasin WDS :

Une fois que l’importation de l’image est terminée, on pourra aller dans le gestionnaire WDS et vérifier que l’opération s’est bien déroulée.

4-Administration WDS:

Voici l’interface de WDS qui va vous permettre de gérer vos images, le déploiement de vos images etc., je vais vous expliquer toutes les fonctionnalités de cette interface.

Mais, d’abord vérifions que nous avons bien notre image qui s’est ajoutée dans notre magasin WDS :

On constate dans la rubrique « images d’installation »  notre image Windows 8.1:

 Ce qui est intéressant ici, c'est que à la fin de la configuration du serveur WDS, il nous a proposé de mettre l’image dans le magasin, en fessant ceci avec l’assistant, le serveur ajout à la fois l’image d’installation et l’image de boot dans le magasin.

Voici donc l’image de boot ajoutée automatiquement au même temps que l’image d’installation :

 Je vais vous expliquer maintenant les rubriques de cette console WDS .

 Il y’a plusieurs rubriques comment on peut le voir ici :

•           Image d’installation : c’est là ou vous mettez l’image d’installation de vos Windows
•           Image de démarrage : c’est l’image qui va vous aider à boot afin d’installer votre Windows
•           Périphérique en attente : c’est les postes qui bootent sur le PXE et attendent une autorisation de la part de l’administrateur afin de continuer la séquence d’installation
•           Transmission par multidiffusion : afin de déployer l’installation de vos Windows en multicast sur votre réseau
•           Pilotes : c’est l’endroit où vous ajouter tous les pilotes nécessaires à votre matériel de votre parc informatique, ceci est d’avoir un PC fonctionnel après l’installation de Windows.

Regardons maintenant les paramètres de configuration de notre serveur WDS, pour cela, cliquez droit sur le serveur et faîtes propriété :

On retrouve l’interface suivante :

Nous allons voir une brève description es différents onglets :

Général : C’est l’aperçu général d votre serveur, avec FQDN, on y retrouve également le dossier d’installation « magasin » :

Réponses PXE : ici, c’est la configuration de la stratégie de réponse de votre PXE

AD DS : Cet onglet est très important pour la bonne configuration et le bon fonctionnement de votre environnement WDS, car il permet donc de définir sa politique de nommage des postes client installé via WDS, ainsi que l’emplacement des objets « clients » dans les bonne OUs. Après leur installation.

Stratégie de démarrage PXE : ici vous allez définir la stratégie de démarrage des clients via le PXE, moi ici, je choisi de forcer le démarrage en PXE, bien entendu en production il faut faire attention a bien choisir ce paramètre.

Vous allez également pouvoir mettre des images de boot en fonction de la plateforme client (64 bits / 32 bits / UEFI / ARM etc) :

Client : Cette partie vous permet de configurer l’installation sans assistance, c’est-à-dire que vous allez charger un fichier de réponse « Unattend.xml » qui va vous automatiser l’installation de votre client.

Vous avez possibilité d’activer la case « ne pas joindre au domaine » afin de laisser vos nouveaux clients fraîchement installés en Workgroups.

Vous pouvez également activer la journalisation afin de faire du Troubleshooting en cas de problème sur votre serveur WDS.

DHCP : Configuration du DHCP en fonction de votre infrastructures vous avez le rôle DHCP sur votre serveur WDS il faut cocher les deux cases, sinon laissez comme tel.

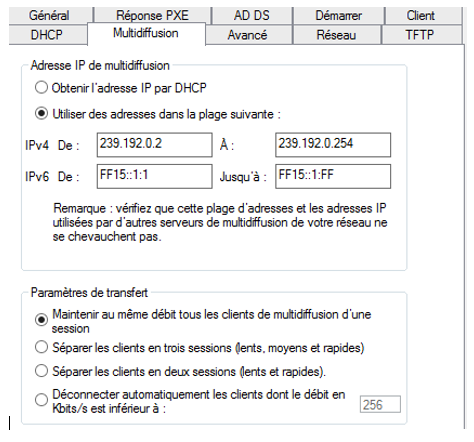

 Multidiffusion : Configuration de multicast :

 Avancé : onglet très important également, vous allez pouvoir choisir le contrôleur de domaine que vous souhaitez,

Il faut également interdire votre serveur WDS dans le serveur DHCP:

 Réseau : définition de vos paramètres réseau en fonction bien étendu de votre infrastructure réseau.

TFTP : modification des tailles de bloc demandé par le client

Une fois qu’on fait le tour de WDS, nous allons voir passer la configuration du serveur et du test avec une station sur le réseau.

Vous allumez une VM et elle bootera automatiquement sur le PXE, vous allez ensuite choisir l’image de boot (boot.wim) et après vous pourrez lancer l’installation de Windows.

Résultat :

Bonne installation WDS J

-
