Introduction
Toujours dans la
série d’article sur Windows Server et Hyper-V 2016, nous allons traiter
aujourd’hui les Switch SET au sein d’Hyper-V, la nouvelle feature dans la pile SDN (Software Defined Network).
Switch Embdded Teaming est une nouveauté apparue dans Hyper-V 2016, ceci
est une alternative au NIC teaming qu’on connais (agrégation de carte réseaux). Ce type de Switch est en fait un
Switch virtual dans Hyper-V qui va regrouper jusqu’à 8 cartes réseaux physique.

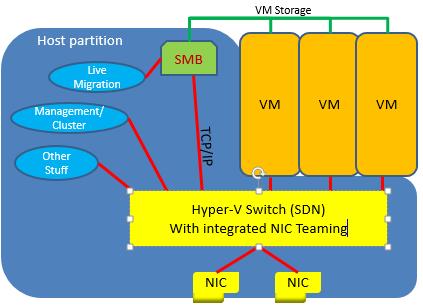

SET intègre les fonctionnalités du NIC Teaming directement dans un switch
virtuel Hyper-V, comme on peut le voir sur cette illustration (Source :
Microsoft)
(Source :
Microsoft)
A la différence du NIC Teaming
classique qu’on connait, dans l’architecture réseaux ici ; vous n’avez
plus la couche NIC Teaming qui s’appuie sur le Switch virtuel de type externe
comme on avait l’habitude de faire, avec les Switch SET l’agrégation est faites
directement au niveau du Switch virtuel d’Hyper-V, comme le montre cette illustration
de Microsoft :
(Source :
Microsoft)
Explication
Passif /
Actif :
Lors de la création du Switch SET, vous n’aurez pas la possibilité de
configurer des Team en (Passif / actif) c’est-à-dire à l’instant T comme on
peut le faire avec le NIC Teaming, vous aurez toutes les cartes d’activées au
niveau de votre Switch SET.
Mode Teaming :
Au niveau du NIC Teaming,
vous aviez la possibilité à 3 mode de Teaming :
Alors que les Switch SET supportent qu’un seul mode, le monde « Indépendant du commutateur » donc
les modes Association statique et LACP ne sont pas supportés sur les Switch
SET.
Au niveau du mode
d’équilibrage de charge, le Switch SET propose deux modes :
- -
Hyper-V
- - Dynamic
Configuration
Au niveau de la
configuration des Switch SET, vous pouvez le faire soit avec VMM ou alors en
PowerShell, c’est ce que je vais utiliser ici.
Création d’un TEAM SET :
Avant de
commencer, j’ai ici un serveur Hyper-V sous Windows Server 2016 TP, avec 3
cartes réseaux, je vais créer un Switch SET qui va agréger les deux cartes LAN1
et LAN2 comme ceci :
Voici la commande
qui permet la création d’un switch SET :
New-VMSwitch -Name TEAMSET -NetAdapterName "LAN1","LAN2"
-EnableEmbeddedTeaming $true
Vous pouvez vérifier la création du switch SET comme ceci :
Ou encore
ici :
Pour effacer le
Switch vous pouvez le faire avec la commande suivante :
Les Switch SET,
sont supportés que dans les Switch virtuels sous Windows Server 2016 TP, et
donc pas la possibilité de créer des Switch SET sous Windows Server 2012 et
2012 R2.
Et voilà, c’est
fini pour aujourd’hui,
@bientôt
Seyfallah
Tagrerout
